TCoCD: Contriver M3 Mouse

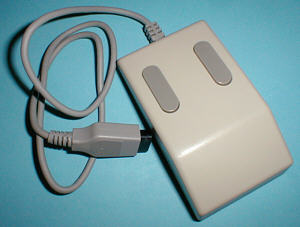

Draufsicht (größeres Bild 56k)

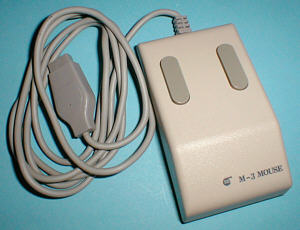

Draufsicht (größeres Bild 67k)

Tasten

Mechanismus

Kugel mit
optischer Abtastung

Interface

C64 (DB 9f)

Hersteller

Contriver

Steuerbaustein

CONTRIVER 291 (NEC)
MC14584BCP (Motorola)
M3 MOUSE (?)
74LS05 (?)
1 diskreter Transistor

CONTRIVER 291 (NEC)
MN4584B (?)
M3 MOUSE (?)
74LS05 (?)
1 diskreter Transistor

63 mm

110 mm

34 mm

155 g

63 mm

110 mm

34 mm

180 g

Herstellungsdatum

1988

1987

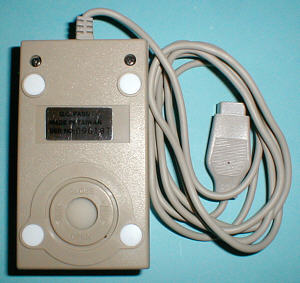

Unterseite (größeres Bild 56k)

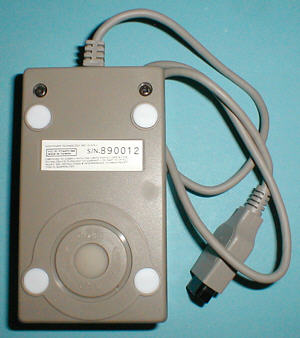

Unterseite (größeres Bild 75k)

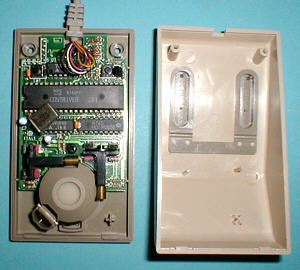

geöffnet (größeres Bild 84k)

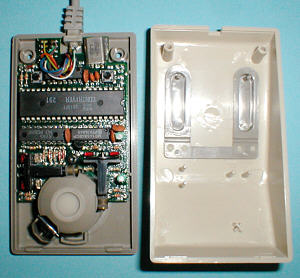

geöffnet (größeres Bild 88k)

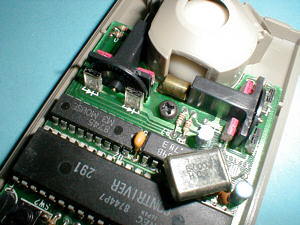

Detail: Schaltung (größeres Bild 98k)

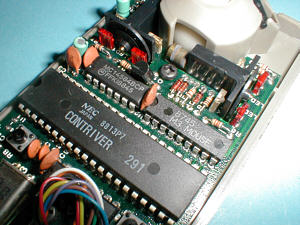

Detail: Schaltung (größeres Bild 88k)
