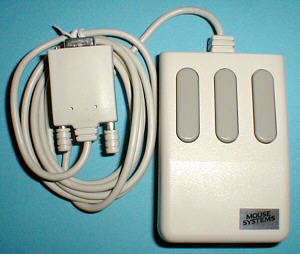

Draufsicht
(größeres Bild 78k)
|
| Tasten |
3 |
| Mechanismus |
optical sampling
(needs a special mousepad)
|
| Interface |
seriell (DB 9f) |
| Hersteller |
Mouse Systems |
| Steuerbaustein |
601142-001B (VLSI) |
| Abmessungen: |
Breite |
| |
Länge |
| |
Höhe |
| |
Gewicht |
|
|
| Herstellungsdatum |
1987 |
|

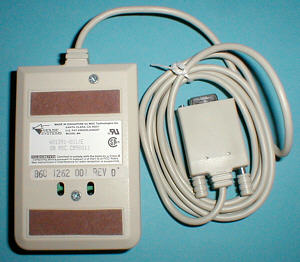

Unterseite
(größeres Bild 881k)
|

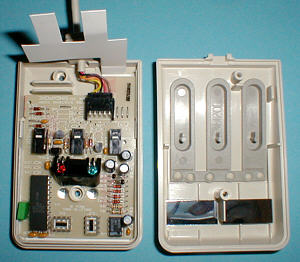

geöffnet
(größeres Bild 89k)
|

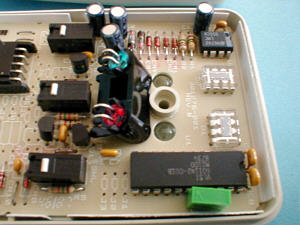

Detail: Optik
(größeres Bild k)
|
Die Emitter sind rot und grün; das reflektierte Licht wird
von zwei Linsen fokussiert, nochmals von den Spiegeln
im Gehäusedeckel reflektiert und dann von den beiden
Sensoren auf der Platine detektiert.
|

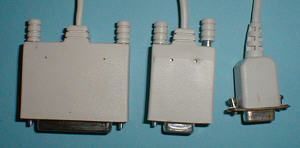

Die Stecker werden immer kleiner.
|
 "Mouse Systems M 4: Draufsicht (größeres Bild 78k)")
 "Mouse Systems M 4: Unterseite (größeres Bild 881k)")
 "Mouse Systems M 4: geöffnet (größeres Bild 89k)")
 "Mouse Systems M 4: Detail: Optik (größeres Bild k)")
