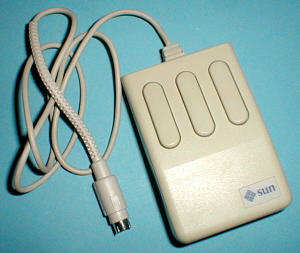

Draufsicht
(größeres Bild 78k)
|
| Tasten |
3 |
| Mechanismus |
optisch |
| Interface |
proprietär (miniDIN 8m) |
| Hersteller |
Mouse Systems |
| Steuerbaustein |
601142-002 MS102 (AvaSem) |
| Abmessungen: |
Breite |
| |
Länge |
| |
Höhe |
| |
Gewicht |
|
|
| Herstellungsdatum |
|
|

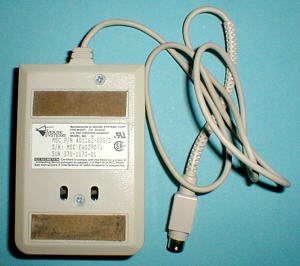

Unterseite
(größeres Bild 78k)
|

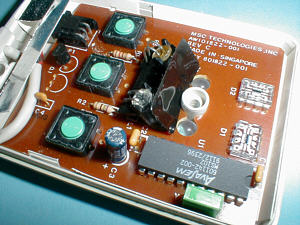

geöffnet
(größeres Bild 86k)
|

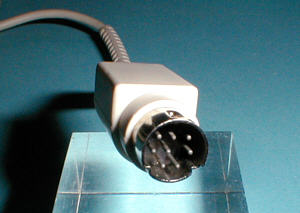

proprietärer Anschluss (miniDIN 8m)
|
Detail: Optik
(größeres Bild 100k)
|
Die Emitter sind rot und grün; das reflektierte Licht wird
von zwei Linsen fokussiert, nochmals von den Spiegeln
im Gehäusedeckel reflektiert und dann von den beiden
Sensoren auf der Platine detektiert.
|
 "Sun Microsystems M4 HI: Draufsicht (größeres Bild 78k)")
 "Sun Microsystems M4 HI: Unterseite (größeres Bild 78k)")
 "Sun Microsystems M4 HI: geöffnetde (größeres Bild 86k)")
 "Sun Microsystems M4 HI: Detail: Optik (größeres Bild 100k)")
